CYPEFIRE Pressure Systems
Sistemi di sovrapressione vano scale
"CYPEFIRE Pressure Systems" calcola la portata d’aria da somministrare al volume del vano scale per realizzare le condizioni di pressurizzazione ed evacuazione dei fumi, in ottemperanza alla norma EN 12101-6.
"CYPEFIRE Pressure Systems" è integrato nel flusso di lavoro Open BIM attraverso la piattaforma BIMserver.center.
INDICE
Descrizione del programma
"CYPEFIRE Pressure Systems" è un software sviluppato per realizzare le verifiche descritte nella norma EN 12101-6, che stabiliste le caratteristiche che deve ottemperare un impianto di pressurizzazione scale.
Il programma prevede la classificazione degli edifici, o di parti di edifici secondo la normativa europea che differenzia le classi in: A, B, C, D ed E a seconda della destinazione d’uso e delle modalità di evacuazione dell’edificio in caso di incendio.
Quando è presente il modello geometrico dell’edificio nel progetto BIM, "CYPEFIRE Pressure Systems" è capace di riconoscere il vano scale protetto, che richiede un sistema per il controllo della propagazione del fumo, se precedentemente definito nei software per il calcolo antincendio, CYPEFIRE Design y CYPEFIRE CTE.
Calcolo

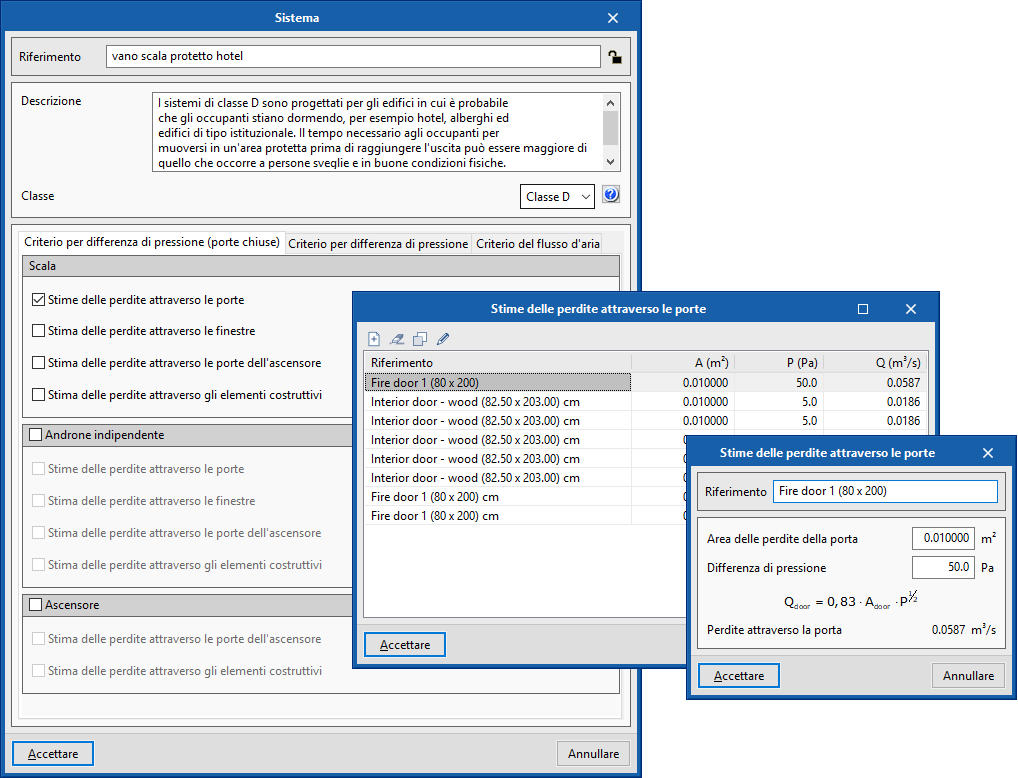

"CYPEFIRE Pressure Systems" é stato sviluppato con un approccio aperto, nel quale l’utente ha il controllo sull’analisi che realizza. Per offrire questa versatilità con i parametri dell’applicazione, è stato aggiunto uno strumento che consente di agire su ciascuna delle perdite del sistema di sovrapressione.

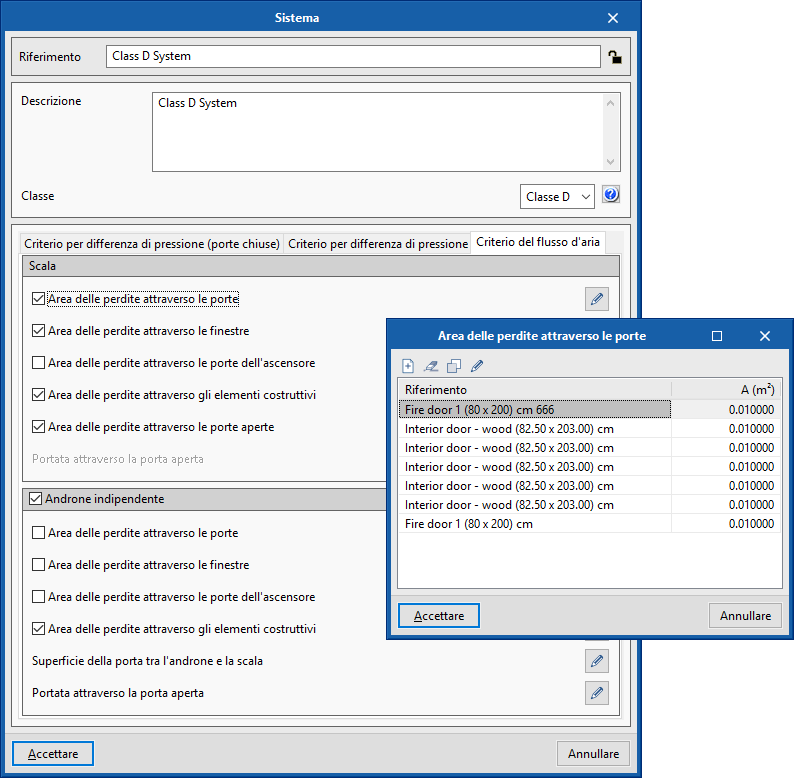

In questo modo gli utenti possono modificare le caratteristiche dei sistemi di sovrapressione in ognuno degli ambienti coinvolti nel calcolo e controllare i parametri importati dal modello BIM.
Risultati

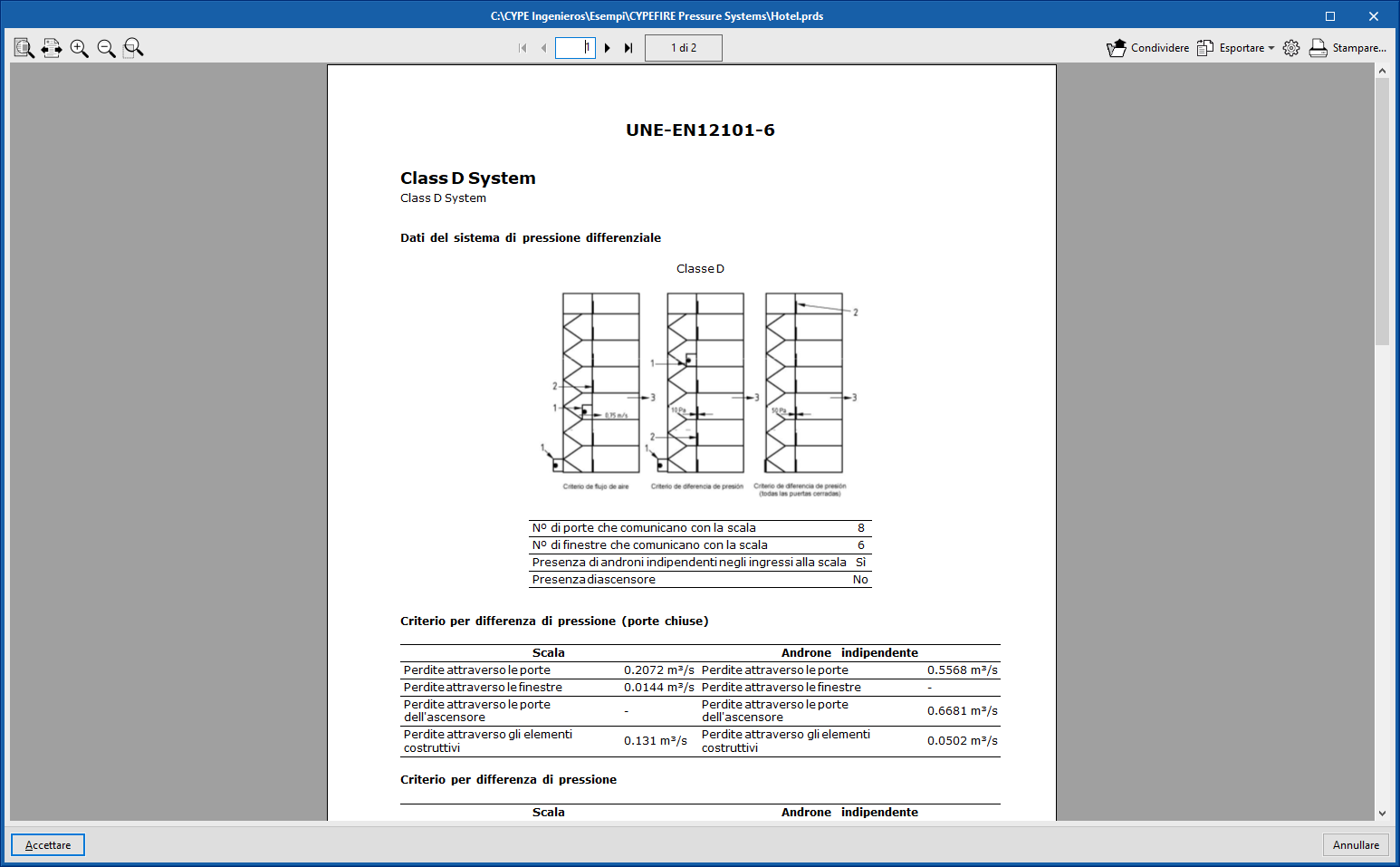

"CYPEFIRE Pressure Systems" genera un elenco per ognuno dei sistema calcolati, specificando i tipi di sistema, la stima delle fughe attraverso le porte, le finestre e le pareti e la portata risultante per ognuno dei criteri calcolati.
Flusso di lavoro Open BIM
"CYPEFIRE Pressure Systems" é integrato nel flusso di lavoro Open BIM attraverso la piattaforma BIMserver.center. Attualmente, il programma ha il seguente interscambio di informazioni con il progetto BIM vincolato:
- Importa
- Vista 3D

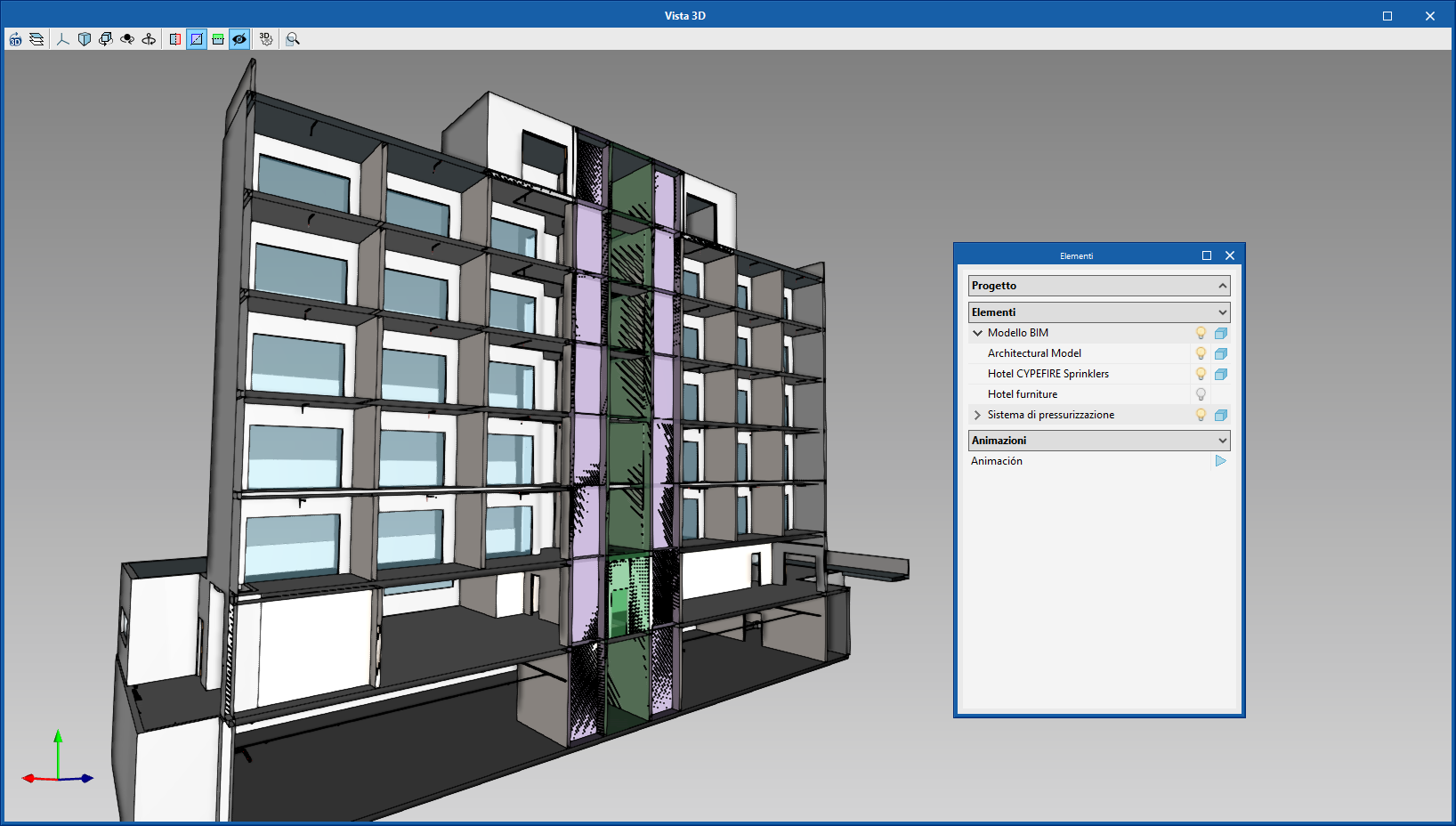

"CYPEFIRE Pressure Systems" mostra la vista 3D di tutti i modelli che si importano durante la connessione con il progetto BIM.
- Vista 3D
- Esporta
File IFC con le seguenti informazioni:
- "CYPEFIRE Pressure Systems" aggiunge all’archivio IFC il modello 3D generato dal sistema di sovrapressione con le informazioni al progetto.
Maggiori informazioni
- Download
BIMserver.center. - Lingue disponibili
Catalano, Spagnolo, Argentino, Messicano,Francese, Inglese, Italiano, Portoghese e Brasiliano. - Licenze d’uso
Per lavorare con "CYPEFIRE Pressure Systems" bisogna possedere la rispettiva licenza d’uso.
